Bộ chia tín hiệu ăng ten Impinj R700 Antenna Hub

Giới thiệu về bộ chia tín hiệu ăng ten Impinj R700 Antenna Hub

Impinj R700 Antenna Hub (Part number: IPJ-A6010-000) giúp việc mở rộng các giải pháp IoT sử dụng công nghệ RAIN RFID trở nên đơn giản và tiết kiệm chi phí hơn. Được thiết kế dành cho các đối tác của Impinj, thiết bị cho phép mở rộng số lượng ăng-ten kết nối với đầu đọc Impinj R700 để đáp ứng các hệ thống RFID có nhiều vùng đọc (read zones).

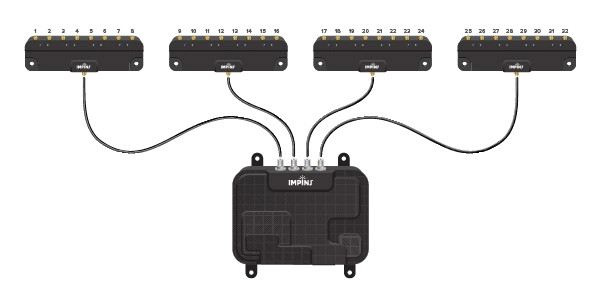

Với 8 cổng đầu ra RF, mỗi Antenna Hub có thể hỗ trợ kết nối tối đa 32 ăng-ten khi sử dụng cùng một đầu đọc Impinj R700 RAIN RFID Reader, giúp mở rộng phạm vi đọc mà không cần bổ sung thêm đầu đọc RFID.

Điểm nổi bật của Impinj R700 Antenna Hub là thiết kế một cáp duy nhất đảm nhiệm đồng thời việc cấp nguồn, điều khiển tín hiệu RF và truyền tín hiệu RAIN RFID. Nhờ đó, số lượng dây cáp cần lắp đặt được giảm đáng kể, giúp quá trình triển khai nhanh hơn, giảm chi phí đầu tư và hạn chế các điểm có nguy cơ xảy ra sự cố trong hệ thống.

Lưu ý: Antenna Hub sử dụng đầu nối khác so với đầu đọc Impinj R700.

Cáp kết nối được bán riêng, bao gồm cáp kết nối giữa đầu đọc và Antenna Hub cũng như cáp kết nối từ Hub đến các ăng-ten tương thích (tối đa 8 ăng-ten cho mỗi Hub).
Nên sử dụng các loại cáp được Impinj khuyến nghị để đảm bảo hiệu suất và độ ổn định của hệ thống.

Impinj R700 Antenna Hub cho phép triển khai các giải pháp RAIN RFID yêu cầu nhiều vùng đọc (Read Zones), chẳng hạn như quản lý dụng cụ (Tool Tracking) và kệ thông minh (Smart Shelves). Thiết bị giúp các giải pháp này trở nên tiết kiệm chi phí, dễ dàng mở rộng và triển khai bằng cách tăng số lượng vùng đọc mà chỉ cần sử dụng một đầu đọc Impinj R700.

Bên cạnh đó, Impinj R700 Antenna Hub không yêu cầu bộ chuyển đổi GPIO (GPIO Adapter) để vận hành. Nhờ vậy, cổng GPIO trên đầu đọc R700 được giữ lại để kết nối với các thiết bị ngoại vi khác như cảm biến, đèn báo, còi cảnh báo hoặc các thiết bị điều khiển, mang lại tính linh hoạt cao hơn cho hệ thống RFID.

Tính năng nổi bật

Thiết kế tối ưu hệ thống cáp, chỉ cần một cáp duy nhất để cấp nguồn cho Antenna Hub, điều khiển tín hiệu RF chủ động và truyền tín hiệu RAIN RFID, giúp giảm chi phí và thời gian lắp đặt.
Giải pháp linh hoạt, cho phép sử dụng cổng GPIO để kết nối đèn báo, cảm biến hoặc các thiết bị ngoại vi khác đồng thời với việc mở rộng số lượng vùng đọc RFID.
8 cổng đầu ra RF, mở rộng từ 1 cổng ăng-ten của đầu đọc để kết nối và điều khiển tối đa 8 ăng-ten trên mỗi Hub. Một đầu đọc Impinj R700 có thể hỗ trợ tối đa 32 ăng-ten thông qua các Antenna Hub.
Giám sát và phản hồi trạng thái hệ thống theo thời gian thực, với đèn LED hiển thị trạng thái hoạt động và khả năng tự động được đầu đọc RAIN RFID phát hiện, giúp quá trình lắp đặt và vận hành ổn định, tin cậy trong các môi trường thực tế.
Công cụ phát triển hiện đại, hỗ trợ REST API tích hợp sẵn để cấu hình đầu đọc, giúp các đối tác dễ dàng phát triển và triển khai các ứng dụng RAIN RFID.
Thiết kế dễ triển khai, với nhiều tùy chọn lắp đặt, đèn LED trạng thái trực quan và kết nối một cáp duy nhất để cấp nguồn và điều khiển Antenna Hub, giúp việc lắp đặt nhanh chóng và đơn giản.

Thông số kỹ thuật:

Catalog: Download
