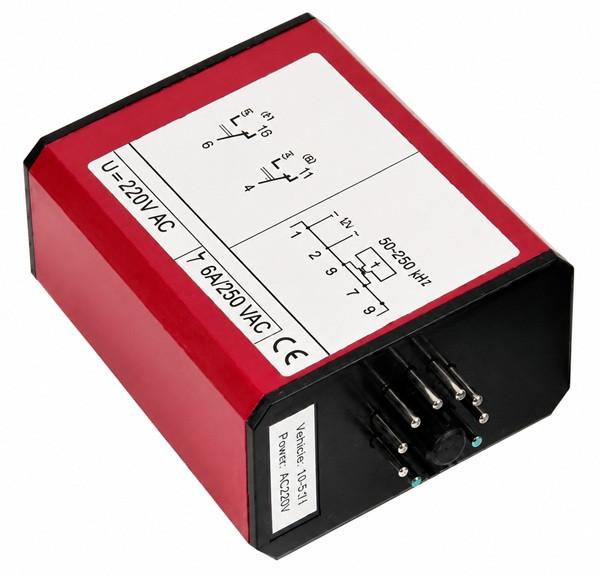

Bộ dò vòng từ phát hiện phương tiện ZKTeco PSA02
Đánh giá:
Xem đánh giá (có 0 đánh giá)
Thương hiệu:
ZKTECO
Giá bán:
Liên hệ
Tình trạng:
Còn hàng
ZKTeco PSA02 – Bộ dò vòng từ phát hiện phương tiện
ZKTeco PSA02 Loop Detector là bộ dò vòng từ (Vehicle Loop Detector) được thiết kế để phát hiện sự hiện diện của phương tiện thông qua cuộn dây cảm ứng được chôn dưới mặt đường. Thiết bị được sử dụng rộng rãi trong các hệ thống barie tự động, bãi đỗ xe thông minh, trạm thu phí và điều khiển tín hiệu giao thông, giúp nhận biết chính xác sự xuất hiện của xe để kích hoạt các thiết bị điều khiển liên quan.
PSA02 là bộ dò một kênh (Single Loop Detector), có khả năng giám sát một vòng từ tại một thời điểm và tích hợp hai relay đầu ra, cho phép điều khiển barie, cửa tự động hoặc kết nối với hệ thống đếm và quản lý phương tiện.
Tính năng nổi bật
Phát hiện phương tiện chính xác bằng công nghệ vòng từ cảm ứng.
Thiết kế 1 kênh (Single Loop), giám sát một vòng từ độc lập.
Tích hợp 2 relay đầu ra để điều khiển barie hoặc xuất tín hiệu cho hệ thống điều khiển.
Hỗ trợ ứng dụng trong bãi đỗ xe, trạm thu phí và hệ thống điều khiển giao thông.
Tự động Self-Test khi khởi động, giúp kiểm tra trạng thái thiết bị trước khi vận hành.
Đèn LED hiển thị trạng thái hoạt động và trạng thái phát hiện xe.
Hỗ trợ 3 mức điều chỉnh độ nhạy (L/M/H), phù hợp với nhiều loại phương tiện và điều kiện lắp đặt khác nhau.
Nguyên lý hoạt động

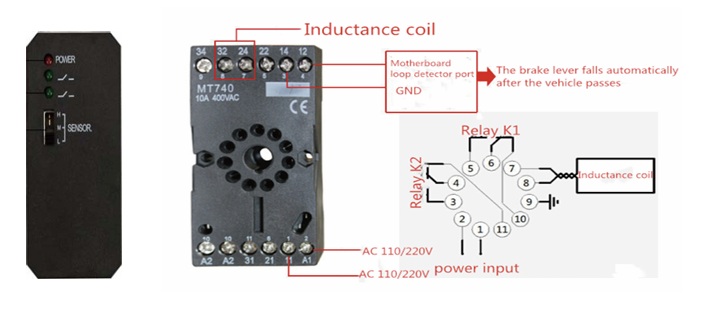

Sau khi cấp nguồn, PSA02 sẽ thực hiện quá trình tự kiểm tra trong khoảng 3 giây. Khi quá trình Self-Test hoàn tất, thiết bị chuyển sang chế độ giám sát. Khi xe đi qua hoặc dừng trên vòng từ, thiết bị sẽ phát hiện sự thay đổi điện cảm của cuộn dây, kích hoạt relay đầu ra và bật đèn LED báo trạng thái để điều khiển barie hoặc gửi tín hiệu đến hệ thống quản lý. Nếu khả năng phát hiện chưa phù hợp, người dùng có thể điều chỉnh mức độ nhạy bằng công tắc Sensor với ba mức L (Low), M (Medium) và H (High).
Ứng dụng
Hệ thống bãi đỗ xe thông minh (Parking Management)
Barie tự động
Cổng kiểm soát phương tiện
Trạm thu phí ETC
Điều khiển đèn tín hiệu giao thông
Nhà máy và khu công nghiệp
Khu dân cư, chung cư
Trung tâm thương mại
Ưu điểm
Phát hiện xe nhanh và chính xác.
Hoạt động ổn định trong thời gian dài.
Dễ dàng điều chỉnh độ nhạy theo thực tế lắp đặt.
Tích hợp linh hoạt với các hệ thống kiểm soát phương tiện.
Thiết kế nhỏ gọn, dễ dàng lắp đặt trong tủ điều khiển.
Thông số kỹ thuật
|
Thông số |
PSA02 |
|
Model |
PSA02 |
|
Loại thiết bị |
Bộ dò vòng từ (Vehicle Loop Detector) |
|
Số kênh phát hiện |
01 vòng từ (Single Loop Detector) |
|
Ứng dụng |
Phát hiện phương tiện cho bãi đỗ xe, barrier tự động, trạm thu phí và điều khiển tín hiệu giao thông |
|
Nguồn cấp |
AC 230V (±10%) |
|
Công suất tiêu thụ |
≤ 3 W |
|
Nhiệt độ hoạt động |
-20°C đến +55°C |
|
Độ ẩm hoạt động |
≤ 95% RH |
|
Tần số làm việc |
50 kHz – 250 kHz |
|
Thời gian đáp ứng |
100 ms |
|
Relay đầu ra |
250 VAC / 3 A |
|
Dải điện cảm cuộn dây |
10 – 1000 µH |
|
Chuẩn bảo vệ |
IP30 |
|
Kích thước (D × R × C) |
112 × 73 × 34 mm |
|
Thời gian tự kiểm tra (Self-test) |
Khoảng 3 giây sau khi cấp nguồn |
|
Điều chỉnh độ nhạy |
03 mức: L (Low), M (Medium), H (High) |
|
Đèn báo trạng thái |
Đèn LED xanh hiển thị trạng thái hoạt động và phát hiện phương tiện |
|
Đầu ra điều khiển |
02 relay đầu ra để điều khiển barrier hoặc xuất tín hiệu cho hệ thống |
|
Chức năng |
Tự động Self-test khi khởi động; phát hiện phương tiện bằng vòng từ; điều chỉnh độ nhạy; xuất tín hiệu relay điều khiển |
|
Phương thức phát hiện |
Phát hiện sự thay đổi điện cảm của vòng từ khi có phương tiện đi qua hoặc dừng trên vòng dây |
|
Lắp đặt |

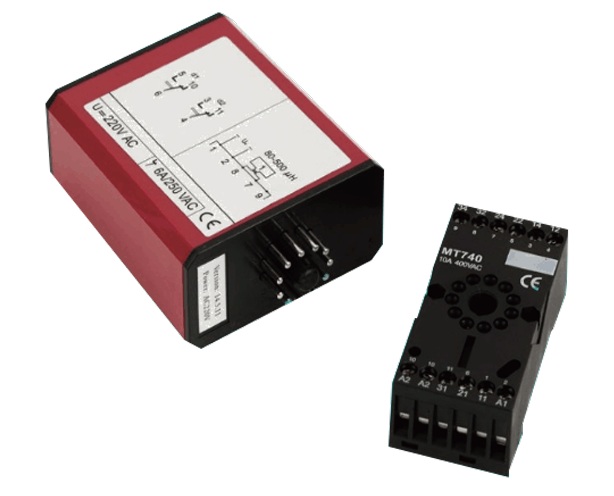

Gắn trên thanh DIN trong tủ điều khiển |
Catalog: Download
