Khóa chốt điện tử ZKTeco LB Series LB12, LB22 và LB35
Đánh giá:
Xem đánh giá (có 0 đánh giá)
Thương hiệu:
ZKTECO
Giá bán:
Liên hệ
Tình trạng:
Còn hàng
Giới thiệu sản phẩm khóa chốt điện ZKTeco LB Series
ZKTeco LB Series là dòng khóa chốt điện âm (Electric Mortise Lock) được thiết kế để tích hợp với các hệ thống kiểm soát ra vào, mang lại giải pháp khóa cửa an toàn, ổn định và dễ dàng lắp đặt. Dòng sản phẩm gồm ba model LB12, LB22 và LB35, phù hợp với nhiều loại cửa khác nhau, đặc biệt là cửa kính khi kết hợp với các phụ kiện chuyên dụng.
Tính năng nổi bật
Điều khiển bằng điện tử, hoạt động thông qua xung điện để đóng hoặc nhả chốt khóa.
Điện áp hoạt động rộng DC 10–24V, dễ dàng tích hợp với các hệ thống Access Control hiện có.
Tiêu thụ điện năng thấp, dòng hoạt động chỉ khoảng 110mA, dòng khởi động 1A.
Thiết kế lắp âm, đảm bảo tính thẩm mỹ và độ bền cao.
Tương thích với nhiều loại cửa, đặc biệt là cửa kính không khung khi sử dụng cùng các bộ gá chuyên dụng.
Có nhiều tùy chọn điều khiển, bao gồm khóa tức thời, khóa trễ và cảm biến trạng thái cửa (tùy model).

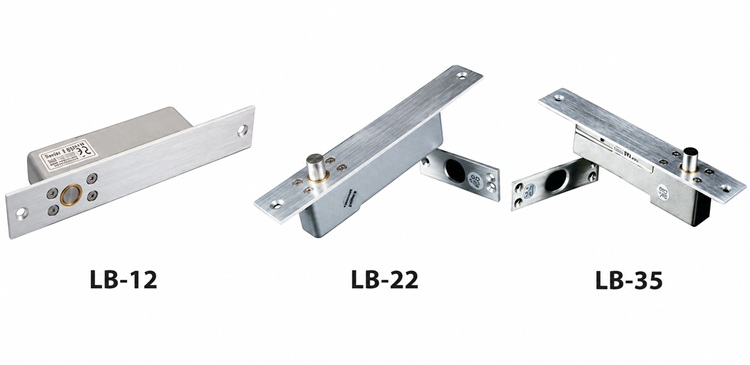

Đặc điểm từng model
LB12
Cấp nguồn DC 10–24V.
Đấu nối 2 dây, không phân biệt cực (+/-).
Không hỗ trợ chức năng khóa trễ và cảm biến cửa.
Phù hợp cho các ứng dụng cơ bản.
LB22
Cấp nguồn DC 10–24V.
Đấu nối 2 dây có phân cực.
Hỗ trợ thời gian khóa trễ 0 / 3 / 6 giây (có thể điều chỉnh).
Tự động khóa lại sau 6 giây nếu cửa không được mở sau khi mở khóa.

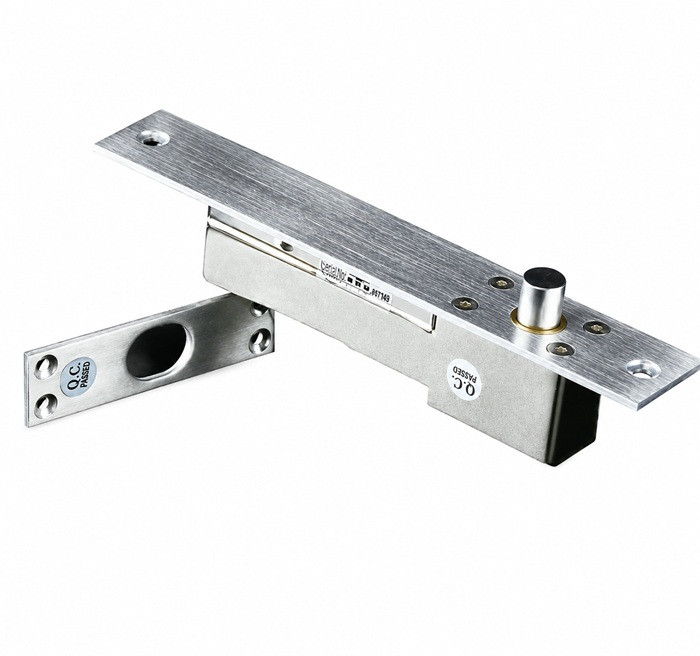

LB35
Model cao cấp nhất của dòng sản phẩm.
Đấu nối 5 dây, hỗ trợ nút Exit và tín hiệu cảm biến cửa.
Có chức năng khóa trễ 0 / 3 / 6 giây.
Hỗ trợ giám sát trạng thái cửa thông qua cảm biến tích hợp, phù hợp với các hệ thống kiểm soát ra vào chuyên nghiệp.

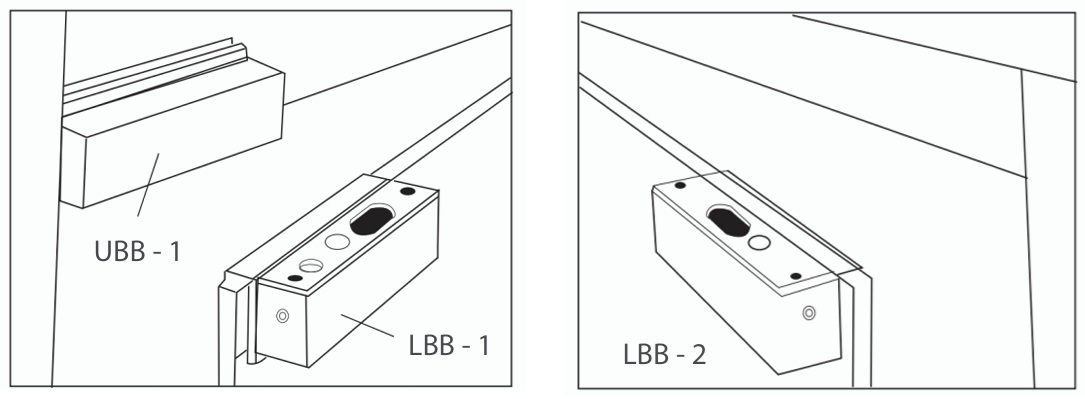

Phụ kiện lắp đặt
Để lắp đặt trên cửa kính không khung, ZKTeco cung cấp các phụ kiện:
LBB-1: Dùng cho cửa kính dày 12–15 mm.
UBB-1: Giá đỡ lắp khóa điện, sử dụng cùng LBB-1.
LBB-2: Phụ kiện dành cho cửa kính dày 12–15 mm với phương án lắp đặt khác.
Các phụ kiện đều được chế tạo từ thép không gỉ, đảm bảo độ bền và khả năng chống ăn mòn.
Ứng dụng
ZKTeco LB Series phù hợp với nhiều công trình như:
Văn phòng
Tòa nhà thương mại
Ngân hàng
Khách sạn
Bệnh viện
Trường học
Nhà máy
Hệ thống kiểm soát ra vào kết hợp đầu đọc thẻ, vân tay hoặc nhận diện khuôn mặt.
Thông số kỹ thuật
|
Thông số |
LB-12 |
LB-22 |
LB-35 |
|
Model |
LB-12 |
LB-22 |
LB-35 |
|
Loại khóa |
Khóa chốt điện âm (Electric Mortise Lock) |
Khóa chốt điện âm |
Khóa chốt điện âm |
|
Điện áp hoạt động |
DC 10 ~ 24V |
DC 10 ~ 24V |
DC 10 ~ 24V |
|
Dòng khởi động |
1A ±10% |
1A ±10% |
1A ±10% |
|
Dòng hoạt động |
110mA ±10% |
110mA ±10% |
110mA ±10% |
|
Nguyên lý hoạt động |
ON: Khóa / OFF: Mở khóa |
ON: Khóa / OFF: Mở khóa |
ON: Khóa / OFF: Mở khóa |
|
Kiểu đấu dây |
2 dây (không phân cực) |
2 dây (+/-) |
5 dây |
|
Đấu nối nguồn |
Không phân biệt cực (+/-) |
Đỏ (+), Đen (-) |
Đỏ (+), Đen (-) |
|
Nút Exit |
Không |
Không |
Có (dây Vàng) |
|
Cảm biến cửa |
Không |
Không |
Có (COM/NO) |
|
Dây cảm biến |
- |
- |
Trắng (COM), Xanh dương (NO) |
|
Khóa trễ (Lock Delay) |
Không |
0 / 3 / 6 giây (điều chỉnh) |
0 / 3 / 6 giây (điều chỉnh) |
|
Tự động khóa lại (Unlock Delay) |
Không |
Sau 6 giây nếu cửa không mở |
Sau 6 giây nếu cửa không mở |
|
Lắp đặt |
Lắp âm cửa |
Lắp âm cửa |
Lắp âm cửa |
|
Loại cửa phù hợp |
Cửa gỗ, cửa thép, cửa nhôm |
Cửa gỗ, cửa thép, cửa nhôm |
Cửa gỗ, cửa thép, cửa nhôm, cửa kính (kèm phụ kiện) |
|
Điều khiển |
Bộ điều khiển Access Control |
Bộ điều khiển Access Control |
Bộ điều khiển Access Control |
|
Ứng dụng |
Văn phòng, nhà ở, cửa nội bộ |
Văn phòng, tòa nhà, doanh nghiệp |
Văn phòng, ngân hàng, khách sạn, bệnh viện, trung tâm dữ liệu |
Thông số cơ khí
|
Thông số |
Giá trị |
|
Vật liệu lõi khóa |
SUS304 Stainless Steel |
|

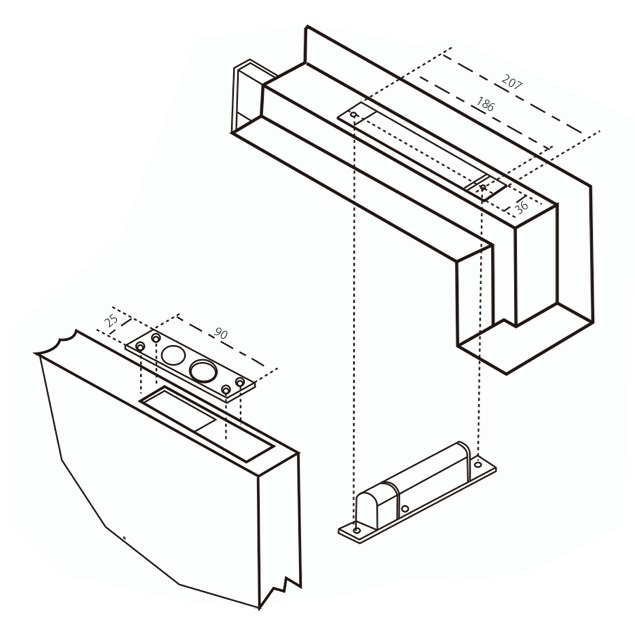

Kích thước lỗ khoét cửa |
207 × 36 mm |
|
Độ sâu hốc khóa tối thiểu |
≥ 38 mm |
|
Kích thước mặt ốp (Decorative Panel) |
215 × 41 × 0.7 mm |
|
Kích thước mặt khóa (Lock Panel) |
205 × 35 × 3 mm |
|
Kiểu lắp |
Lắp âm trong cánh cửa |

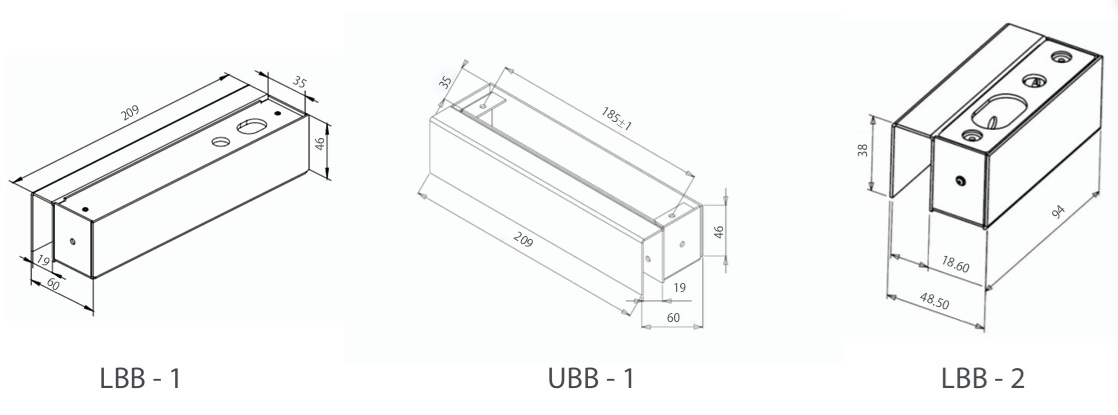

Phụ kiện lắp cửa kính
|
Model |
Kích thước (mm) |
Vật liệu |
Khối lượng |
Ứng dụng |
|
LBB-1 |
209 × 60 × 46 |
Thép không gỉ |
0.75 kg |
Dùng cho cửa kính không khung dày 12–15 mm |
|
UBB-1 |
209 × 60 × 46 |
Thép không gỉ |
0.72 kg |
Giá đỡ lắp khóa điện, sử dụng cùng LBB-1 |
|
LBB-2 |
94 × 48.5 × 38 |
Thép không gỉ |
0.298 kg |
Dùng cho cửa kính không khung dày 12–15 mm |
Sơ đồ đấu dây
LB-12
2 dây nguồn
Không phân biệt cực (+/-)
LB-22
Đỏ: DC (+)
Đen: DC (-)
LB-35
Đỏ: DC (+)
Đen: DC (-)
Vàng: Nút Exit (kết hợp dây đen)
Trắng: Door Sensor COM
Xanh dương: Door Sensor NO
Catalog: Download
