Màn hình ký điện tử 10,1 signotec Delta Pen Display

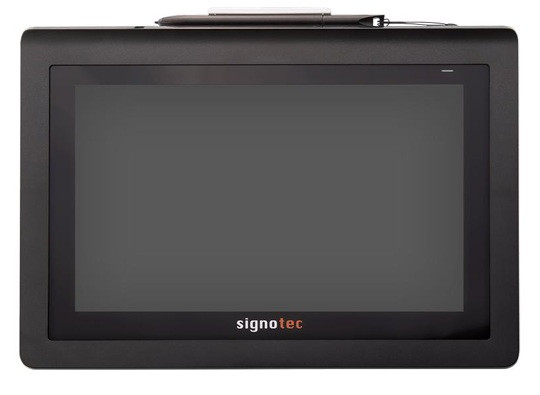

Signotec Delta Pen Display – Màn hình ký điện tử 10,1"

Bảng ký điện tử Signotec Delta Pen Display là thiết bị kết hợp giữa màn hình hiển thị 10,1 inch và bảng viết điện tử, cho phép người dùng xem nội dung trực tiếp trên màn hình và thao tác bằng bút điện tử để ký tài liệu, ghi chú hoặc nhập dữ liệu bằng chữ viết tay.

Khác với dòng signotec Delta Signature Tablet mà bạn vừa xem trước đó, Delta Pen Display được thiết kế như một màn hình mở rộng DisplayLink® có hỗ trợ pen input. Vì vậy, thiết bị có thể được sử dụng cho nhiều ứng dụng viết tay/chữ ký trên máy tính mà không yêu cầu tích hợp qua SDK; nhà sản xuất cung cấp API cho chức năng pen input.

1. Màn hình 10,1 inch Full-Colour

Delta Pen Display sử dụng màn hình:

10,1 inch / 25,6 cm
Full-Colour TFT
16,7 triệu màu
Độ phân giải 1.280 × 800 pixel
Mật độ 150 × 150 ppi
LED backlight
Độ sáng 250 cd/m²
Vùng hiển thị 216,96 × 135,6 mm
Hỗ trợ chức năng scroll.

Màn hình có tỷ lệ rộng, phù hợp để hiển thị:

Tài liệu điện tử
Hợp đồng
Biểu mẫu
Hồ sơ bệnh nhân
Giao diện phần mềm
Hình ảnh
Nội dung cần viết/ký trực tiếp.

2. Công nghệ ERT – Electronic Resonance Technology

Delta Pen Display sử dụng cảm biến: ERT – Electronic Resonance Technology

Vùng hoạt động của bút là 216,96 × 135,6 mm, tương ứng gần như toàn bộ vùng hiển thị.

Độ phân giải cảm biến rất cao: 43.600 × 27.250 pixels tương đương: 5.103 × 5.089 LPI.

Độ tuyến tính: ±0,5 mm ở trung tâm, ±1,0 mm ở cạnh.

Cảm biến được thiết kế chuyên dụng cho pen input và không bị ảnh hưởng bởi việc đặt tay lên bề mặt khi viết hoặc ký.

3. Bề mặt kính chống xước 8H

Bề mặt Delta Pen Display sử dụng kính đặc biệt được gia cường và đánh bóng, có độ cứng: 8H

Đây là loại bề mặt được thiết kế để chịu được thao tác viết/ký thường xuyên và hạn chế trầy xước trong quá trình sử dụng.

Nhà sản xuất công bố tuổi thọ bề mặt khoảng: 30 triệu chữ ký

Đây là một thông số rất đáng chú ý nếu thiết bị được sử dụng tại các quầy giao dịch có tần suất cao.

4. Bút điện tử không dùng pin

Delta Pen Display sử dụng bút active, battery-free, tức là bút không cần pin.

Bút có:

Đầu bút có thể thay thế
Lực nhấn tối thiểu: 0,098 N / 10 gf
Lực nhấn tối đa: 7,845 N / 800 gf
Tuổi thọ đầu bút khoảng 1,2 triệu chữ ký
Hỗ trợ góc nghiêng bút ±45°
Có thể nhận diện bút ở độ cao 5–15 mm
Dây giữ bút bằng vật liệu dệt mềm và giá giữ bút ngang.
5. 2.048 mức lực nhấn

Delta Pen Display hỗ trợ: 2.048 pressure stages

Nhờ đó thiết bị có thể nhận biết sự thay đổi lực của nét bút, giúp việc viết tay và ký điện tử có cảm giác tự nhiên hơn.

Tốc độ lấy mẫu tọa độ: 280 Hz – 4D samples

bao gồm: X, Y, Time, Pressure

Tốc độ sampling nội bộ đạt: 6.000 samples/giây.

6. DisplayLink® – biến thiết bị thành màn hình mở rộng

Một điểm rất khác biệt của Delta Pen Display là khả năng:

DisplayLink® monitor extension

Thiết bị có thể hoạt động như một màn hình mở rộng của máy tính, đồng thời hỗ trợ pen input.

Điều này giúp thiết bị phù hợp với các phần mềm mà người dùng cần:

Hiển thị giao diện → thao tác bằng bút → viết/ký trực tiếp trên màn hình.

Đặc biệt, bảng ký này không yêu cầu tích hợp thông qua SDK, trong khi API vẫn có sẵn cho chức năng pen input.

7. Không phải là một “signature pad” truyền thống

Bảng ký điện tử Delta Signature Tablet được thiết kế chuyên biệt cho quy trình ký điện tử.

Trong khi đó: Delta Pen Display = màn hình + bút điện tử

Do đó Delta Pen Display phù hợp với nhiều ứng dụng hơn:

✍️ Ký điện tử
📝 Viết ghi chú
🖊️ Annotate tài liệu
🏥 Hồ sơ y tế
🎨 Ứng dụng viết tay
📋 Điền biểu mẫu
✏️ Digital handwriting
📄 Chú thích trên tài liệu
🖥️ Tương tác trực tiếp với phần mềm trên màn hình.

Thiết bị hỗ trợ các ứng dụng pen input như capture notes and signatures.

8. Kết nối

Delta Pen Display sử dụng: USB HID

Thiết bị kết nối thông qua cổng Micro-USB có strain relief tới 2 × USB-B bằng Y-cable.

Cáp tiêu chuẩn dài khoảng: 2,7 m.

Khác với Bảng ký điện tử Signotec Delta Signature Tablet, phiên bản Pen Display không hỗ trợ Ethernet hoặc Serial/VCOM

9. Driver và phần mềm

Delta Pen Display có hai thành phần driver chính:

Display driver: DisplayLink®

Pen-input driver: driver pen input của signotec.

Thiết bị hỗ trợ Plug & Play.

Đặc biệt: Không có SDK, Không có Tools, Có API cho pen input

10. Hệ điều hành

Delta Pen Display hỗ trợ: Windows 10 trở lên, Windows Server 2016 trở lên, Linux.

11. Bảo mật

Delta Pen Display có: AES-256 encrypted data transfer

Dữ liệu được mã hóa giữa monitor-extension và host.

12. Thiết kế

Kích thước: 280 × 220 × 17–27 mm

Khi mở chân đế: chiều cao khoảng 85 mm.

Trọng lượng: ~850 g gồm cáp

Thiết bị hỗ trợ chân đế VESA: 75 × 75 mm.

Thiết bị có 2 đèn LED màu và được cung cấp đầy đủ: USB cable, Pen, Pen cord.

13. Bảng thông số kỹ thuật

14. Kiểm thử độ bền và môi trường

Delta Pen Display có:

Nhiệt độ hoạt động: -10°C đến +45°C
Nhiệt độ lưu trữ: -25°C đến +70°C
Độ ẩm ≤90%, không ngưng tụ
IP52.

Nhà sản xuất công bố kiểm thử:

240 giờ ở 80°C
240 giờ ở -40°C
240 giờ ở 60°C / 90% RH
Thermal shock từ -40°C → +80°C, lặp lại 10 lần

Catalog: Download
