Hướng dẫn lắp đặt khóa locker Passtech ZP100, ZP200R, ZP200WR, PT200TWR...

Một số bước hướng dẫn cơ bản để thực hành lắp khóa locker Passtech, quy tắc lắp đặt áp dụng chung cho các mẫu khóa locker Passtech như ZP100, ZP200R, ZP200WR, PT200TWR, PT300BR / PT300BWR, PT600B, PT600TWR...

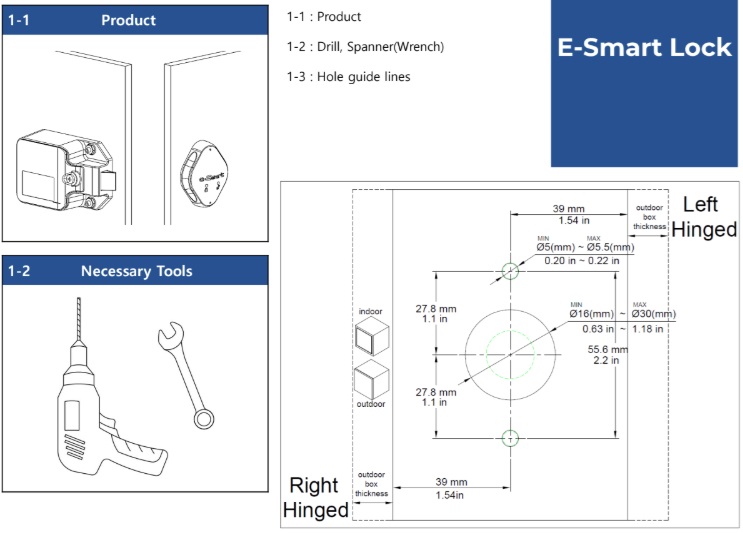

1/ Chuẩn bị vật tư lắp khóa:

Các dụng cụ cần thiết: Khóa locker , máy khoan, cờ lê

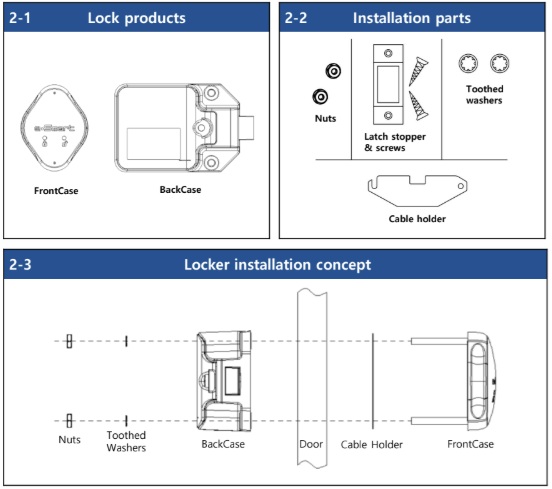

2/ Nguyên tắc lắp đặt:

2-1 Bộ khóa locker bao gồm:

• Mặt khóa phía ngoài
• Back Case: Thân khóa phía trong

2-2 Các thành phần của khóa

• Nuts: Đai ốc (2 cái)
• Latch stopper & screws: Chốt chặn & vít (1 bộ)
• Screw: Vít (2 cái)
• Toothed washers: Vòng đệm răng cưa (2 cái)
• Cable holder: Giá giữ cáp (1 cái)

2-3 Nguyên lý lắp đặt khóa (Locker installation concept)

• Mặt khóa ngoài (Front Case) và giá giữ cáp (Cable Holder) được lắp ở mặt trước của cửa.
• Thân khóa trong (Back Case), đai ốc (Nuts) và vòng đệm răng cưa (Toothed washers) được lắp ở mặt sau của cửa.

Thứ tự lắp theo chiều từ sau → trước cửa:

• Đai ốc (Nuts)
• Vòng đệm răng cưa (Toothed washers)
• Thân khóa trong (Back Case)
• Cửa (Door)
• Giá giữ cáp (Cable Holder)
• Mặt khóa ngoài (Front Case)

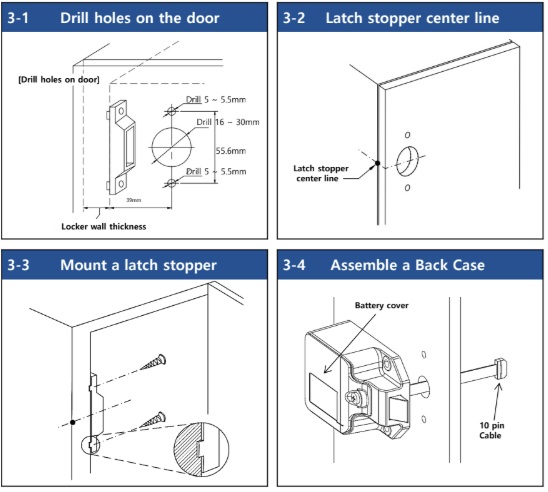

3/ Khoan lỗ lắp khóa:

3-1: Khoan lỗ trên cửa
3-2: Đánh dấu trên đường tâm của chốt chặn cửa
3-3: Lắp đặt sản phẩm bằng cách sử dụng đường tâm của chốt chặn cửa làm hướng dẫn (Vặn lên và xuống)
3-4: Lắp bốn pin AA vào vỏ sau, đóng nắp pin và vặn chặt các ốc vít. Cắm cáp 10 chân qua lỗ ở giữa trên cửa.

4/ Lắp khóa vào cánh tủ:

4-1: Sau khi cố định vỏ sau để tránh bị dịch chuyển, hãy kết nối cáp 10 chân với vỏ trước. Sau khi cáp được kết nối, hãy lắp kẹp cáp vào thân để cố định.

4-2: Lắp các vòng đệm có răng cưa và đai ốc vào phía trên và phía dưới của thân. Dùng cờ lê 10mm để vặn chặt các đai ốc và vòng đệm theo chiều kim đồng hồ.

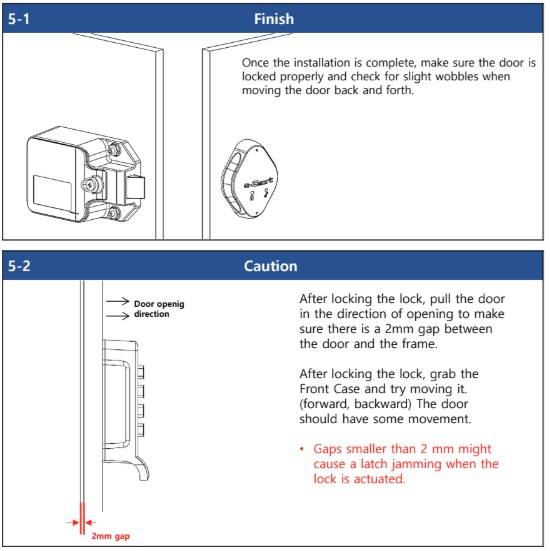

5/ Hoàn thiện và kết thúc:

5-1. Sau khi hoàn tất việc lắp đặt, hãy đảm bảo cửa được khóa chắc chắn và kiểm tra xem có bị lung lay nhẹ khi di chuyển cửa qua lại hay không

5-2. Sau khi khóa cửa, kéo cửa theo hướng mở để đảm bảo có khe hở 2mm giữa cửa và khung cửa. Sau khi khóa cửa, nắm lấy vỏ trước và thử di chuyển nó (tiến, lùi), cửa phải di chuyển được một chút.
